WH-FIX - Staffa di ancoraggio

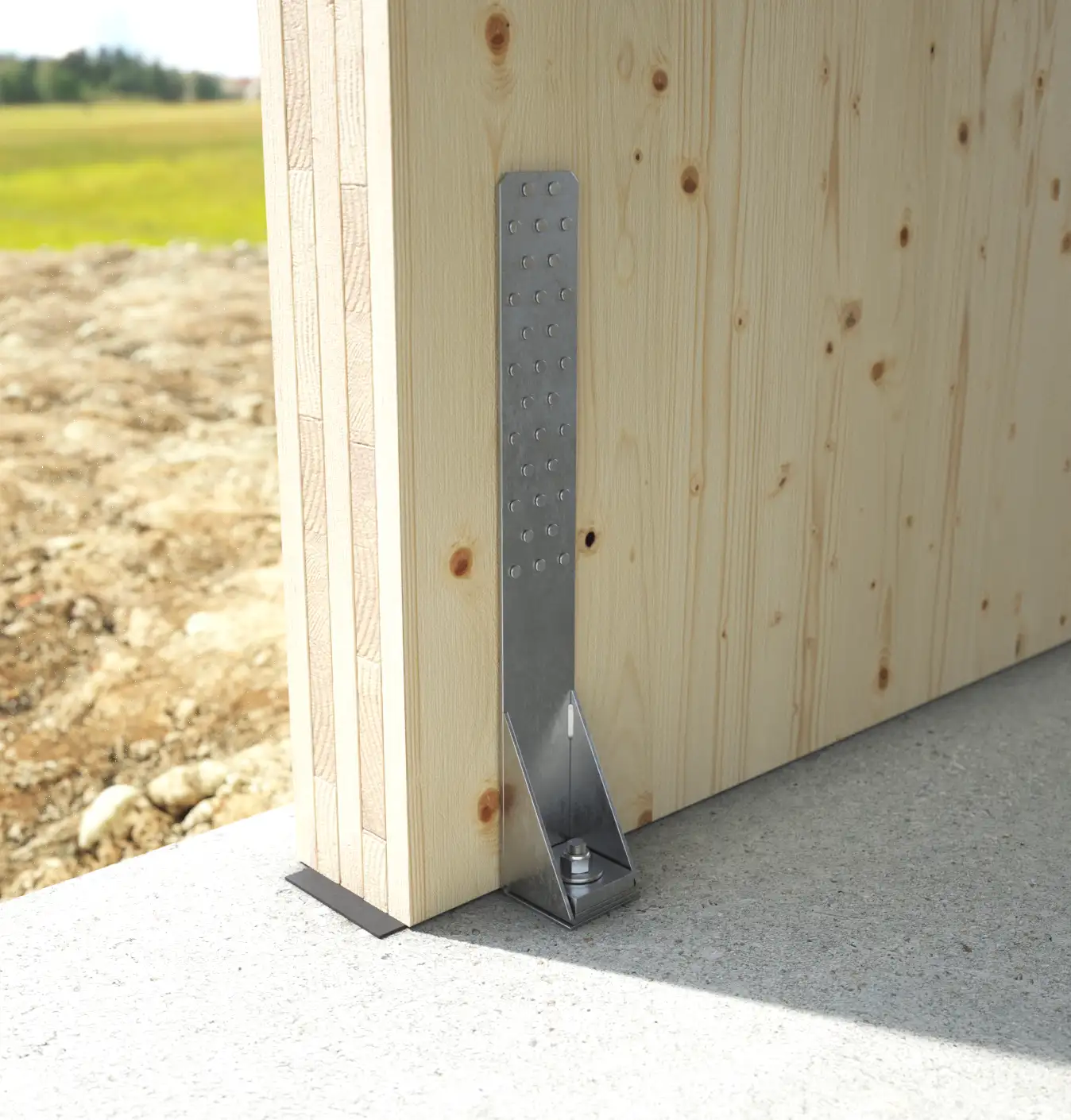

WH-FIX - Staffa di ancoraggio - per il collegamento di pareti in legno alle fondazioni

idoneo per sostegno di pareti verticali a telaio o X-Lam nella costruzione di case in legno.

Resistente alle forze di trazione. L’assemblaggio in combinazione con staffe angolari nervate resistenti alle forze di taglio le rende ideali per costruzioni in legno in zone sismiche.

  • certificata ETA-13/1060
  • impiegabile per esecuzioni legno-legno e legno-cemento
  • acciaio ad alta resistenza con superficie galvanica EDELSTAHLOPTIK
  • Fissaggio a pavimento con ancoranti acciaio certificati e a parete mediante chiodi carpenteria o viti con rinforzo sottotesta
  • Rondella di rinforzo eventuale da ordinare separatamente
Codice articolo
L
S
b
t spess.
Ø foro chiodi
Ø foro tassello
UP
Q.ta
nr.cf

Confezione grande

60x340 0685-109-001-01
340
63
60
3
5
17
1 cf
da 10 pz
60x440 0685-109-002-01
440
63
60
3
5
17
1 cf
da 10 pz
60x540 0685-109-003-01
540
63
60
3
5
17
1 cf
da 10 pz
80x620 0685-109-004-01
620
83
80
3
5
21
1 cf
da 10 pz

Confezione grande

  • Stock
  • Codice articolo 60x340 0685-109-001-01
  • L 340
  • S 63
  • t spess. 3
  • Ø foro tassello 17
  • Ø foro chiodi 5
  • b 60
  • UP 1 cf
    da 10 pz
  • Q.ta
    nr.cf
  • Stock
  • Codice articolo 60x440 0685-109-002-01
  • S 63
  • t spess. 3
  • Ø foro tassello 17
  • Ø foro chiodi 5
  • b 60
  • L 440
  • UP 1 cf
    da 10 pz
  • Q.ta
    nr.cf
  • Stock
  • Codice articolo 60x540 0685-109-003-01
  • S 63
  • t spess. 3
  • Ø foro tassello 17
  • Ø foro chiodi 5
  • b 60
  • L 540
  • UP 1 cf
    da 10 pz
  • Q.ta
    nr.cf
  • Stock
  • Codice articolo 80x620 0685-109-004-01
  • t spess. 3
  • Ø foro chiodi 5
  • L 620
  • Ø foro tassello 21
  • b 80
  • S 83
  • UP 1 cf
    da 10 pz
  • Q.ta
    nr.cf
Codice articolo
STEC IT

Confezione grande

60x340 0685-109-001-01
⇓ Dwnld
60x440 0685-109-002-01
⇓ Dwnld
60x540 0685-109-003-01
⇓ Dwnld
80x620 0685-109-004-01
⇓ Dwnld

Confezione grande

  • Stock
  • Codice articolo 60x340 0685-109-001-01
    • STEC IT
  • Stock
  • Codice articolo 60x440 0685-109-002-01
    • STEC IT
  • Stock
  • Codice articolo 60x540 0685-109-003-01
    • STEC IT
  • Stock
  • Codice articolo 80x620 0685-109-004-01
    • STEC IT
Codice articolo
DOP IT

Confezione grande

60x340 0685-109-001-01
⇓ Dwnld
60x440 0685-109-002-01
⇓ Dwnld
60x540 0685-109-003-01
⇓ Dwnld
80x620 0685-109-004-01
⇓ Dwnld

Confezione grande

  • Stock
  • Codice articolo 60x340 0685-109-001-01
    • DOP IT
  • Stock
  • Codice articolo 60x440 0685-109-002-01
    • DOP IT
  • Stock
  • Codice articolo 60x540 0685-109-003-01
    • DOP IT
  • Stock
  • Codice articolo 80x620 0685-109-004-01
    • DOP IT
Codice articolo
ETA 1
ETA EN
LogoCert

Confezione grande

60x340 0685-109-001-01
⇓ Dwnld
⇓ Dwnld
60x440 0685-109-002-01
⇓ Dwnld
⇓ Dwnld
60x540 0685-109-003-01
⇓ Dwnld
⇓ Dwnld
80x620 0685-109-004-01
⇓ Dwnld
⇓ Dwnld

Confezione grande
